Voici un petit tuto pour remettre en état des cardans de boîte de vitesse ou juste changé les soufflets.
Ceci aussi afin d'évité les déboires de chez SKF avec les têtes de cardan qui ne corresponde pas.

J'ai pris exemple sur le cardan conducteur d'origine de ma 1.9 130CH:

Voici une photo du cardan avec les pièces nécessaire (Tête de cardan, soufflet et roulement)
Je disposé de soufflet d'origine qui doivent être NFP maintenant je suppose.
Pour la tête de cardan elle est vendu avec le soufflet et le roulement est un 6006 donc très courant.
Tête de cardan SKF réf: VKJA 5314
Soufflet coté roue Peugeot réf: 3293.91
Soufflet coté boite Peugeot réf: 3293.59
Roulement type: 6006


Première étape, défaire le soufflet coté boite de vitesse est on arrive à ça:


Ensuite je met un collier plastique pour tenir les bagues du tripode à leur place car sinon elle tombe et on risque de perdre les aiguilles qui sont dessous.

Deuxième étape, changement du roulement à la presse:
On commence par extraire la bague qui retient le roulement (perso j'utilise un extracteur de roulement)

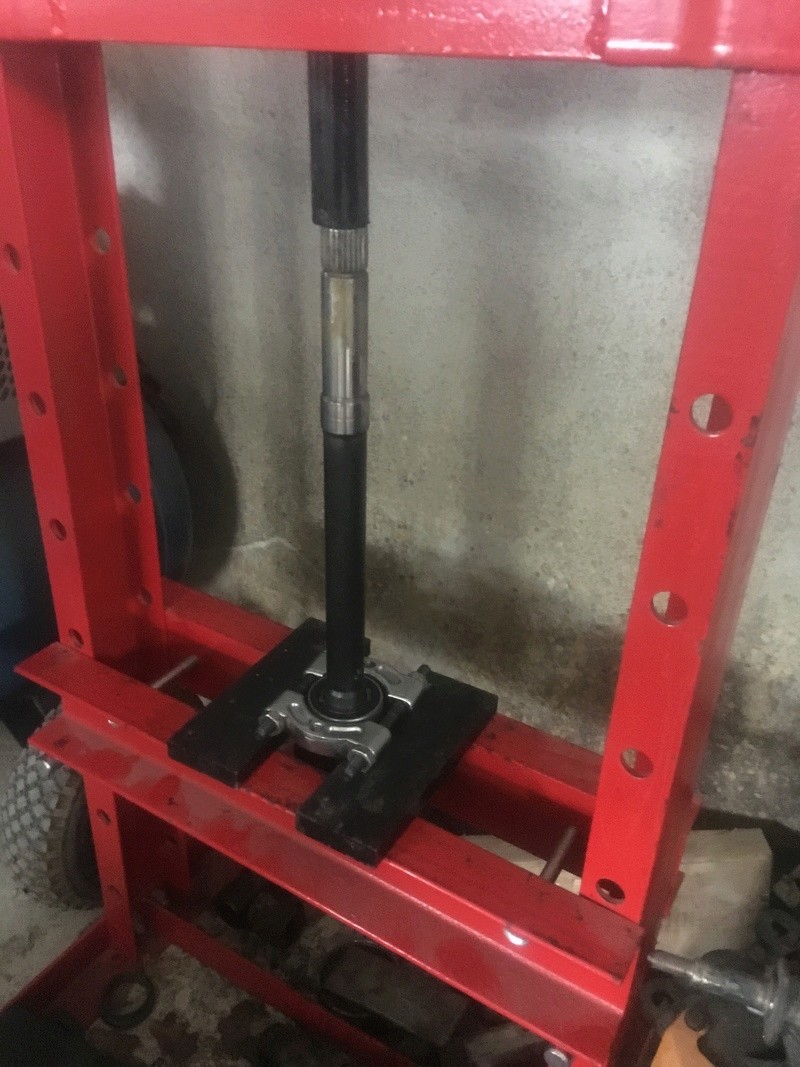

Puis on le coince dans la presse


Ensuite on recommence là même étape pour extraire le roulement


Maintenant remontage juste avec le roulement et en appui sur le cardan:


Même étape pour la bague:


Le roulement est changé on passe à la troisième étape:

Démontage du tripode, j'utilise un arrache roulement mais juste en le vissant à la mains et en maintenant les bagues car le collier plastique gène l'arrache.


S'il faut simplement changé un soufflet de cardan coté boite de vitesse on s'arrête à cette étape


Puis on défait le soufflet coté roue:


Voici la quatrième étape, changement de la tête de cardan ou joint homocinétique:

Pour cela j'utilise un arrache roulement et un extracteur à inertie:

On coince le barreau du cardan dans l'étau et un coup sec avec l'extracteur, la tête vient toute seule.
On peut le faire aussi avec l'étau ouvert pour laisser passer le barreau et en donnant un coup fort sur la tête de cardan elle vient aussi facilement.



On voit la l'agrafe qui retient la tête de cardan.


Maintenant remontage:
On remplace l'agrafe part celle fournie dans le kit et afin de facilité de remontage je la comprime avec un collier plastique.


On positionne la tête de cardan neuve et on la remonte en tapotant avec un marteau.


Puis remontage du soufflet que l'on remplit de graisse et surtout on chasse l'air avant de poser les colliers métallique.


Le tournevis afin de chasser l'air.


Pour la suite du remontage je n'ai pas de photo mais il faut passer le soufflet coté boite puis remonté le tripode en tapotant doucement pour le rentré au maximum des cannelures, on assemble, on chasse l'air et on remet les colliers du soufflet.

Voila j'espère avoir aidé quelque personne.


Haut
 Profil

MessagePosté: Sam 31 Mar 2018 14:53
Hors ligne
Forumeur
Avatar de l’utilisateur

Inscription: Mer 27 Nov 2013 20:24
Messages: 4022
Localisation: Nimes 30
:hello: merci a toi pour ce tuto :pouce:
Mais dit moi tu est bien équipé quand-même!

_________________
205 gti 1.9 année 1988 Gris Graphite
Le croco de La Team du Sud


Haut
 Profil

MessagePosté: Sam 31 Mar 2018 15:47
Hors ligne
Forumeur
Avatar de l’utilisateur

Inscription: Jeu 18 Oct 2012 19:27
Messages: 580
Localisation: 87 Saint Junien
De rien pour le tuto si ça peut aider, sinon oui j'ai un peut d'équipement, mais bon un peu obligé mon père est agriculteur et de la mécanique il y en à souvent besoin puis je vais me lancer dans un autre projet de restauration mais je garde ma GTI bien sur :car:


Haut
 Profil

MessagePosté: Dim 1 Avr 2018 13:45
Hors ligne
Membre du club

Inscription: Mar 11 Nov 2008 23:55
Messages: 74
Localisation: chalon/saone 71
merci pour ce tuto on en aura tous besoin tôt ou tard
ou est l'intérêt technique de chasser l'air quand tu mets un tas de graisse ? je n'aurais pas songé à le faire


Haut
 Profil

MessagePosté: Dim 1 Avr 2018 17:52
Hors ligne
Forumeur
Avatar de l’utilisateur

Inscription: Mer 27 Nov 2013 20:24
Messages: 4022
Localisation: Nimes 30
Ha oui effectivement je comprends mieux pour la presse marty87 ;)

_________________
205 gti 1.9 année 1988 Gris Graphite
Le croco de La Team du Sud


Haut
 Profil

MessagePosté: Dim 1 Avr 2018 22:10
Hors ligne
R.D. Pas-de-Calais
Avatar de l’utilisateur

Inscription: Lun 3 Fév 2014 21:29
Messages: 719
Localisation: Pas-de-Calais
:hello:

Très beau tuto
On va le conserve celui la :pouce:

_________________
205 GTI 1.9 1990 gris futura


Haut
 Profil

MessagePosté: Lun 2 Avr 2018 03:14
Hors ligne
Forumeur
Avatar de l’utilisateur

Inscription: Jeu 18 Oct 2012 19:27
Messages: 580
Localisation: 87 Saint Junien
dominique a écrit:
merci pour ce tuto on en aura tous besoin tôt ou tard
ou est l'intérêt technique de chasser l'air quand tu mets un tas de graisse ? je n'aurais pas songé à le faire


On m’a toujours dit de faire comme ça mais il me semble que c’est pour éviter d’avoir trop d’air dans le souffler au montage et après avec la graisse ça fait l’étanchéité mais quand le soufflet va travailler (ce comprimer dans les virage) le surplus d’air peut le percer. :pamoi:


Haut
 Profil

MessagePosté: Mar 3 Avr 2018 11:01
Hors ligne
Forumeur
Avatar de l’utilisateur

Inscription: Jeu 14 Avr 2005 18:41
Messages: 558
Localisation: Kassel/Allemagne
bon tuto!
mais pourquoi tu demontes la tripode interieure? tu l'echanges aussi?


Haut
 Profil

MessagePosté: Mar 3 Avr 2018 17:00
Hors ligne
Forumeur
Avatar de l’utilisateur

Inscription: Jeu 18 Oct 2012 19:27
Messages: 580
Localisation: 87 Saint Junien
J'ai fait un tuto pour montré que tout peut ce démonter, après chacun adapte à ce qu'il veut changé mais bon sans extracteur à inertie vaut mieux démonter le tripode car le joint homocinétique est plus dure à faire venir.
Après changé le tripode il n'y à pas grand itéré car il est pas trop sollicité.


Haut
 Profil

MessagePosté: Lun 3 Sep 2018 13:43
Hors ligne
Forumeur

Inscription: Dim 25 Mai 2008 21:06
Messages: 5958
Je le retire aussi , par contre pas besoin d'arrache il sort à la main . Tout comme la tête du cardan , pas besoin d'arrache a inertie un coup de maillet suffit.


Haut
 Profil

MessagePosté: Lun 3 Sep 2018 18:03
Hors ligne
Membre du club
Avatar de l’utilisateur

Inscription: Mer 21 Oct 2009 21:57
Messages: 566
Localisation: 93
:hello: Super je dois changer un soufflet côté roue demain mais je fais ça avec un pro :prof: moi je vais nettoyer toute la graisse ,il y en a partout dans le passage de roue :cry5:
A++ :car:

_________________
205 GTI 1.9 L 130cv AM 1987 phase1 Gris Graphite 1ère main
59 950 kms d'origine ( une vieille jeune)


Haut
 Profil

MessagePosté: Lun 3 Sep 2018 18:14
Hors ligne
Forumeur
Avatar de l’utilisateur

Inscription: Jeu 18 Oct 2012 19:27
Messages: 580
Localisation: 87 Saint Junien
JDM a écrit:
Je le retire aussi , par contre pas besoin d'arrache il sort à la main . Tout comme la tête du cardan , pas besoin d'arrache a inertie un coup de maillet suffit.


Oui ça dépend de la résistance de la goupille de maintient. Quelque fois un coup de maillet et elle vient toute seule, parfois il me faut l’extracteur à inertie et par contre certain il faut carrément l’extracteur de joint homocinétique.
